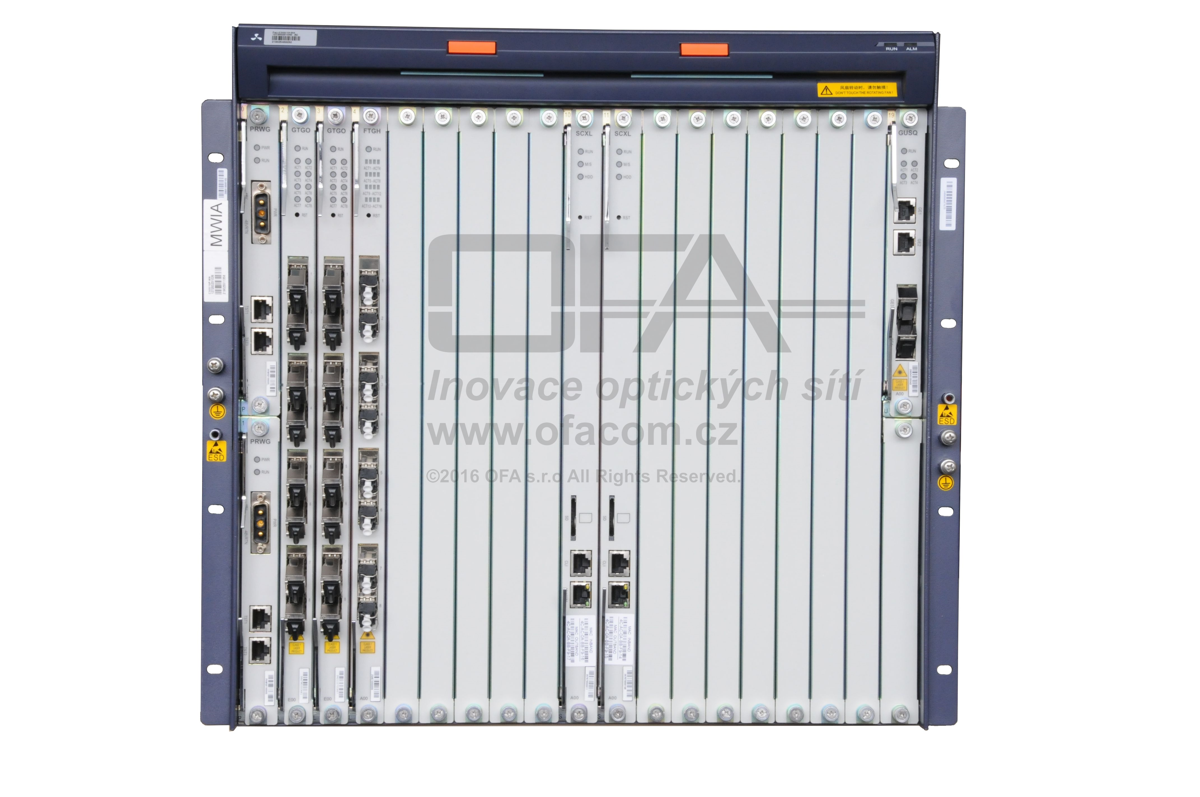

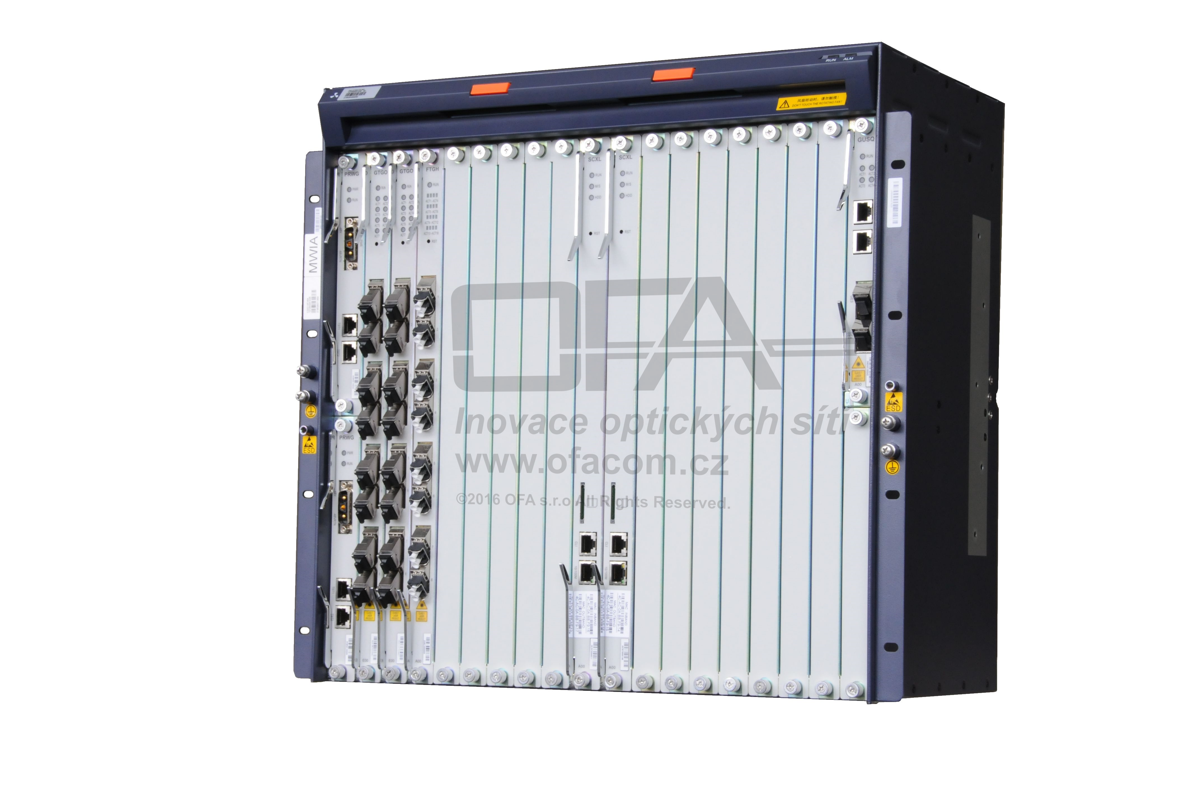

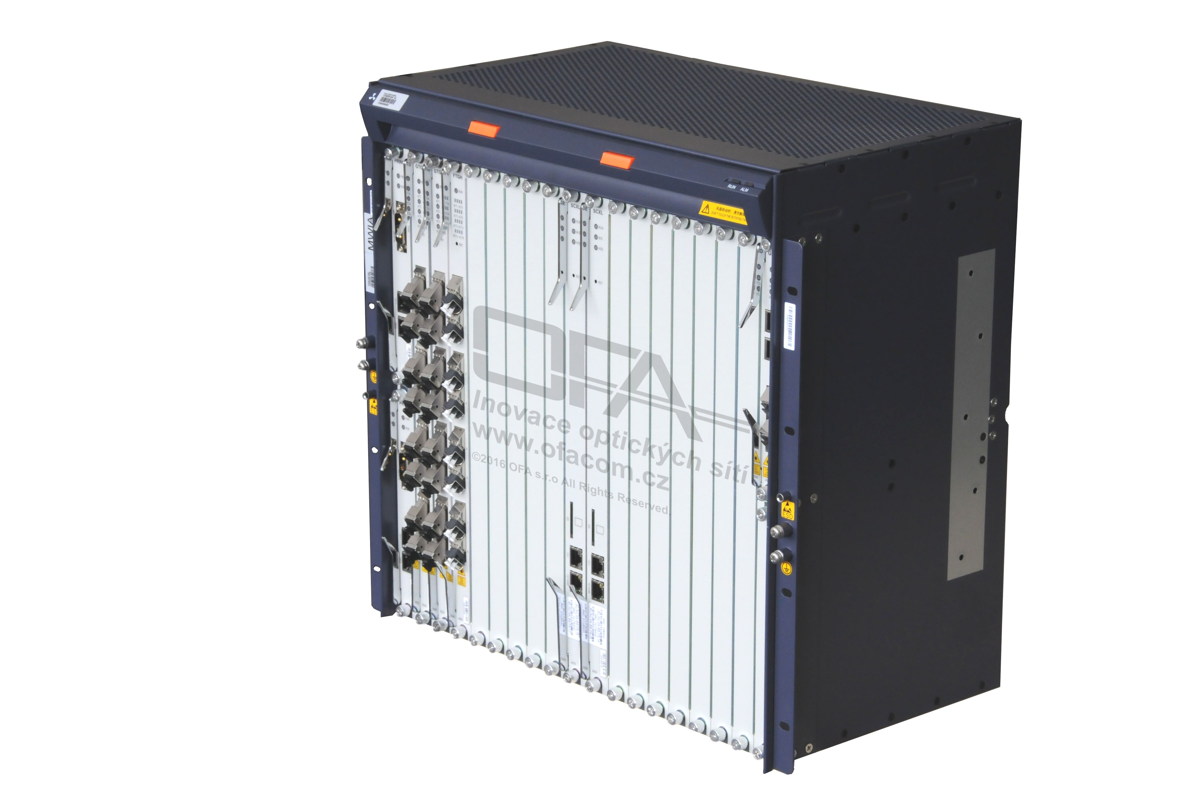

Univerzální systém od společnosti ZTE ZXA10 C300 je ideálním řešením pro poskytování širokopásmového přenosu dat, IPTV a IP telefonie. Zařízení v sobě kombinuje funkcionalitu centrálního řídícího prvku OLT spolu s funkcí agregačního přepínače a směrovače. ZXA10 C300 je postaveno na multi-modulárním šasi, které je možné osadit PON kartami podporujícími standardy GPON, EPON a 10G EPON/XG-PON1/NG-PON2. Zároveň nechybí možnost doplnit centrální řídící jednotku o Ethernetové karty pro aplikace typu P2P. Celkově lze šasi osadit až 14 servisními kartami, kde např. GPON karta standardně disponuje 8 PON porty. Při plné konfiguraci lze centrální jednotkou obsloužit 16384 uživatelů (při sdílení 1:64), případně až 14336 uživatelů (při sdílení 1:128). Základ centrální řídící jednotky tvoří výkonná sběrnice postavená na non-blocking architektuře o celkové kapacitě 5,76Tbit/s. Jednou z hlavních předností centrální řídící jednotky ZXA10 C300 je vysoká přepínací kapacita, která dosahuje 800Gbit/s již při osazení jednou řídící kartou. Je-li centrální řídící jednotka osazena dvěma řídícími kartami, pak druhá řídící karta slouží pro účely zálohy a je automaticky synchronizována s hlavní řídící kartou. Díky tomu lze mezi oběma kartami za chodu přepínat bez přerušení provozu.
| Základní vlastnosti | |
|---|---|
| Backplane kapacita: | 5,76 Tbit/s |
| Přepínací kapacita | 800 Gbit/s |
| Počet servisních karet | 14 (GPON/P2P/XG-PON1) |
| Počet řídících karet | 2 |
| Počet napájecích karet | 2 |
| Počet uplinkových karet | 2 (10GE/GE/FE/E1/T1) |
| Maximální počet GPON účastníků | 16384 |
| Rozhraní pro management | CLI, SSH, SNMP, telnet |
| Rozměry | 10U (443,7 x 482,6 x 270 mm) |
| Napájení | -48 V (DC) |
| Pracovní teplota a vlhkost | -25°C - +55°C, 5% - 95% |
| Vlastnosti GPON dle ITU G.984.x | |
| Dělící poměr | až 1:128 |
| Dosah | 20-60 km |
| Překlenutelný útlum | SFP B+ 28 dB, SFP C+ 32 dB |
| Efektivní plánování přenosové kapacity | NSR-DBA, SR-DBA |
| Podpora | FEC, AES128, SCB, OLS |
| Vlastnosti L2/L3 | |
| Routing | Statické IPV4 a IPV6 |
| Multicast | IGMP Snooping/Proxy/SPR a MLD Snooping/Proxy, podpora až 256 multicastových VLAN, CAC, PRV, CDR |
| QoS | 8 front/port, SP, DWRR, DSPC značkování a přeznačkování, CIR, PIR, EIR |
| Bezpečnost | L2-L4 ACL, IP a MAC source guard, ochrana proti DOS, MAC/IP anti-spoofing, Anti-flooding, DHCP 82 |
| Podpora | VLAN, SVLAN, QinQ, VLAN Stacking, STP/RSTP/MSTP, DHCP Server, DHCP Relay, DHCP Proxy, IPv4/IPv6 dual stack |

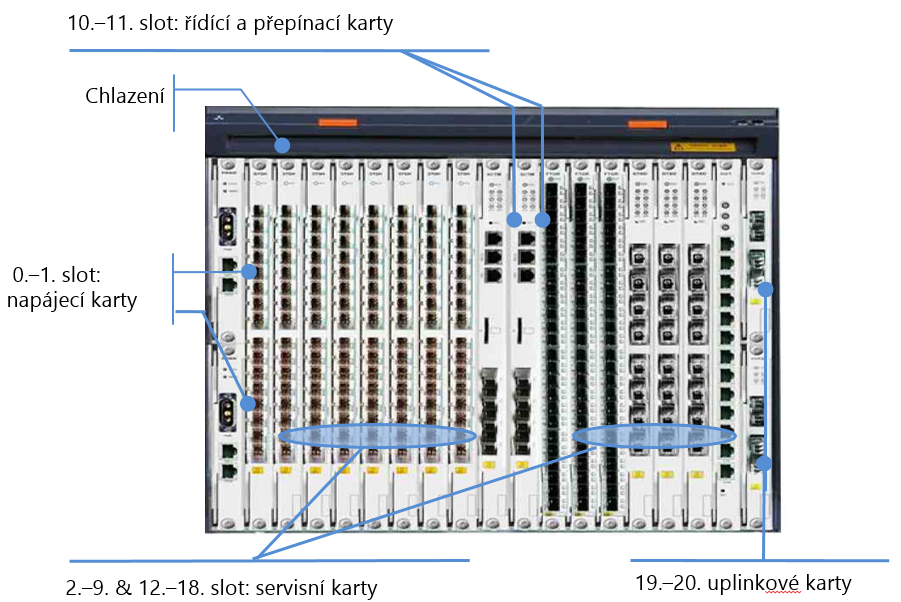

| Specifikace karet | |
| Řídící a přepínací karty | SCTM - Vhodná pro XGPON1, podpora 16-ti portových GPON karet,vyšší přepínací výkon, 4x 10GE uplinková rozhraní, 2x management rozhraní, přepínací výkon 2,56 Tbit/s |
| SCXN - Podpora 16-ti portových GPON karet, 4x GE uplinková rozhraní, 2x management rozhraní, přepínací výkon 480 Gbit/s | |
| SCXL - bez uplinkových rozhraní, 2x management rozhraní, přepínací výkon 800 Gbit/s | |
| GPON karty | GTXO - 4/8 XGPON1 portů, dělící poměr až 1:256 |
| GTGO - 8 GPON portů, dělící poměr až 1:128 | |
| GTGH - 16 GPON portů, dělící poměr až 1:128 | |
| FTGK - 48 P2P portů (WDM - jedno vlákno pro oba směry) nebo 24 GE portů (oddělená vlákna pro oba směry) | |
| Uplinkové karty | GUFQ - 4x SFP (GE) |
| GUSQ - 2x SFP (GE), 2x RJ45 (GE) | |
| XUTQ - 4x SFP (10GE) | |
| HUTQ - 4x SFP (2x10GE, 2xGE) | |
| HUVQ - 4x SFP (2x10GE/GE, 2xGE/FE) |
